CRWP-LK 系列流量积算控制仪

河南长润仪表有限公司 发布时间:2017/8/22 21:33:16 阅读次数:660次 [字体放大] [字体缩小]

四位瞬时流量十二位累积显示

C R W P -LE D  系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。

主要特

1、万能无跳线输入技术,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。进一步提高了仪表的多用性与可造性。

2、流量系数K的自动演算具有多种输入信号功能,可配接各种差压、压力及频率式流量传感器(如涡街、涡轮、孔板等),可自由选择多种补偿方式(如温度、压力补偿等)

3、具有极宽的显示测量范围,可切换显示温度补偿测量值、压力补偿测量值、流量(差压、频率)测 值( 0999999999999 字 ) , 可 精 确 到 小 数点 后 三 位(0.001)进行累积,可设定仪表内部参数使最大的累积达到9999999999.99×100

4、采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。

5、仪表面板增加一级LED发光二极管状态指示,每一发光二级管对应一种状态,用以指明对应显示值的工程含义,方便用户观测。

外形

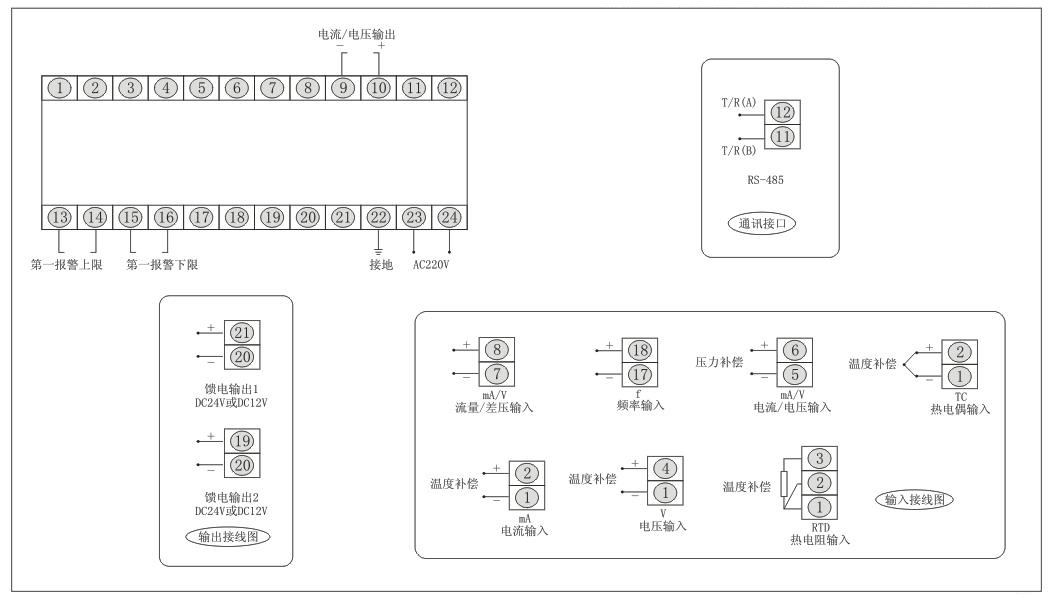

接线图       ( 以下为基本配线,特殊订货请参见随机接线图)





选型

CRWP-LED 系列流量积算显示控制仪型谱表







  ★ 注1:LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
  ★ 注2:仪表除0-20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
  ★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
  ★ 型号举例:

    ① CRWP-LK802-02-AAG-NN补偿输入4位流量积算控制仪,流量输入类型为4-20mA,压力补偿输入类型为4-20mA,温度补偿输入类型为Pt100,4-20mA变送输出,无报警输出。
    ② CRWP-LK803-81-ACK-HL-P 过热蒸汽带温度压力补偿的4位流量积算控制仪,流量输入类型为4-20mA,压力补偿输入类型为1-5, 温度补偿输入类型为热电偶K型,继电器控制输出,带RS-485通讯,第一报警上限报警,第二报警下限报警,带DC24V馈电输出。
