CRWP-LED 手动操作器/光柱显示手动操作器

河南长润仪表有限公司 发布时间:2017/8/22 21:26:53 阅读次数:664次 [字体放大] [字体缩小]

CRWP-LED 系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效,可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。

    CRWP-LED 系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度 LED 数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观。并可选择双光柱显示方式。

主要特点

1、可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制,及一路模拟量变送输出,可适用于各种测量控制场合。

2、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。

3、可同屏显示测量信号及反馈信号。

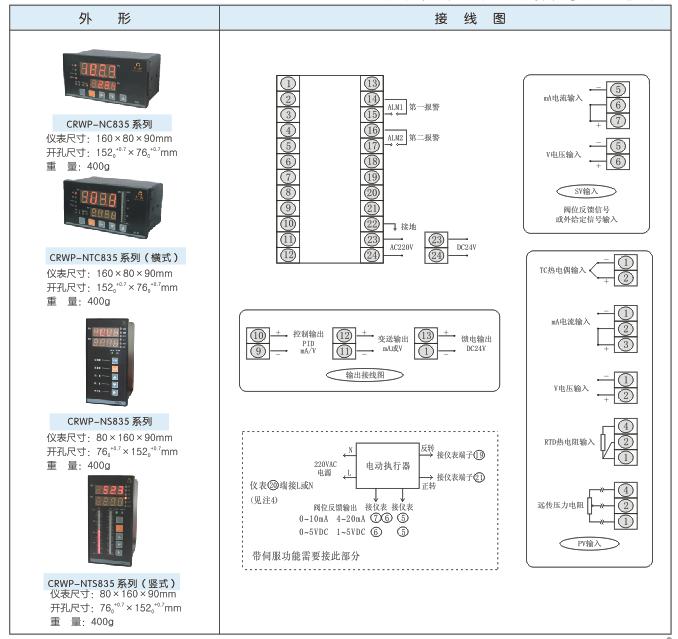

仪表外形及接线图



以下为基本配线, 特殊订货请参见随机接线图)



选型



★ 型号举例:CR-WP-NC835-81-15/15-HL-P-W
     通讯方式为RS485,输出方式继电器正反转输出,PV输入类型为4-20mA,  SV输入类型为4-20mA,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电。
★ 注:D935、D735不带变送输出功能,供电方式只可选择220V供电。
